应用范围
馈线弧光保护装置适用于35KV及以下电压等级，既可以分散在开关柜就地安装，也可以集中组屏安装，提供以太网、RS485通讯与CAN通讯接口，可以和其它保护、自动化设备一起，通过通信接口组成自动化系统。

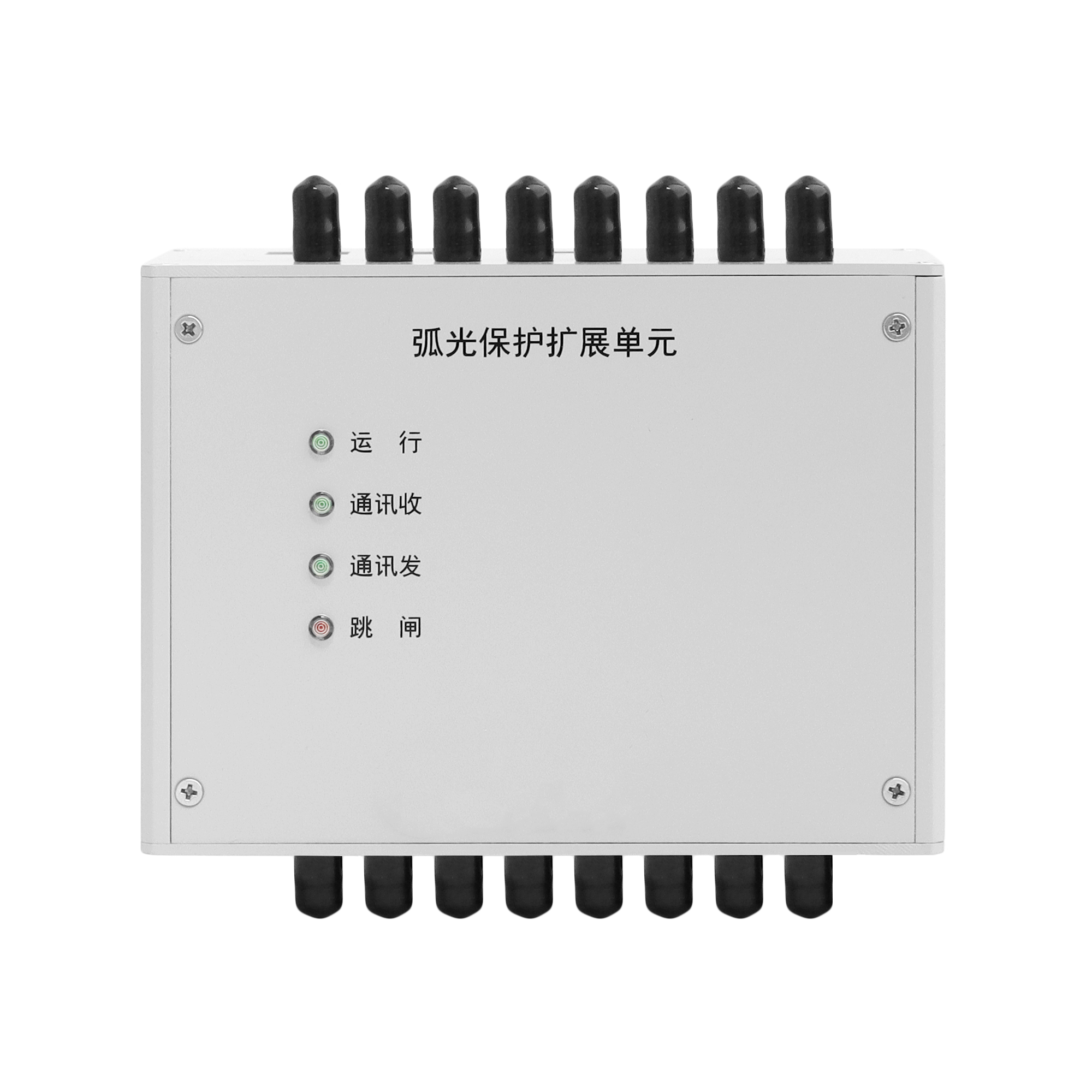

装置特点

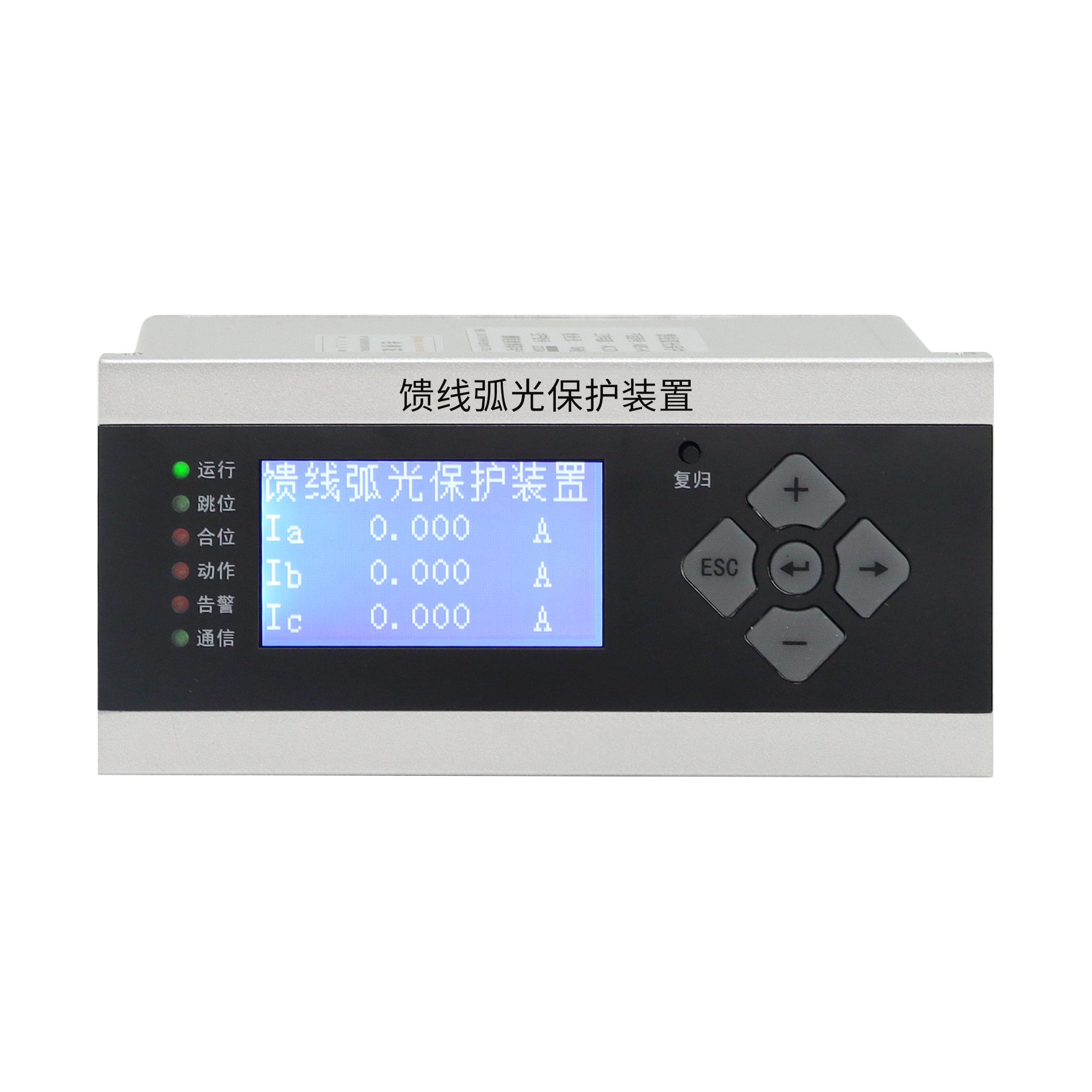

1)全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
2)完整的异常记录、事件记录、操作记录，所有信息掉电保持；
3)可选配以太网通讯接口，集成了IEC60870-5-103通讯规约；
4)另配备RS485通信接口，并集成了MODBUS标准通信规约；
5)另配备CAN通信接口，并集成了MODBUS标准通信规约；
6)外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；
7)具有完整的断路器操作回路。
技术参数
1）额定工作电压：AC220、DC220V或DC110V或DC48V(订货注明)
2）额定技术数据：
a)交流电流：5A或1A(订货注明)
b)交流电压：400V或100V(订货注明)
c)频率：50HZ
3）功率消耗：
工作电源：正常工作时，不大于5W；
保护动作时，不大于10W。
交流电流回路：<1VA/相(IN=5A)；
<0.5VA/相(IN=1A)；
交流电压回路：<0.5VA/相；
4）精确工作范围：
电流：0.08In～20In
电压：0.5V～1.2Un
时间：0～100s
5）保护部分精度：
a)定值精度：≤±5%；
b)时间精度：<±1％*整定时间+35ms
c)整组动作时间：≤35ms；
d)频率精度：≤±1％；
6）开关量输入：
输入类型：无源
光电隔离输入数量：3
工作电压：AC220V、DC220V或DC110V
7）开出接点容量：
a)出口继电器
触点额定载流容量：250VAC/220VDC，5A
输出类型：无源(空接点)
b)信号继电器：
触点额定载流容量：250VAC/220VDC，5A
输出类型：无源(空接点)
地址：1～99
通信介质：屏蔽线
8）弧光信号：

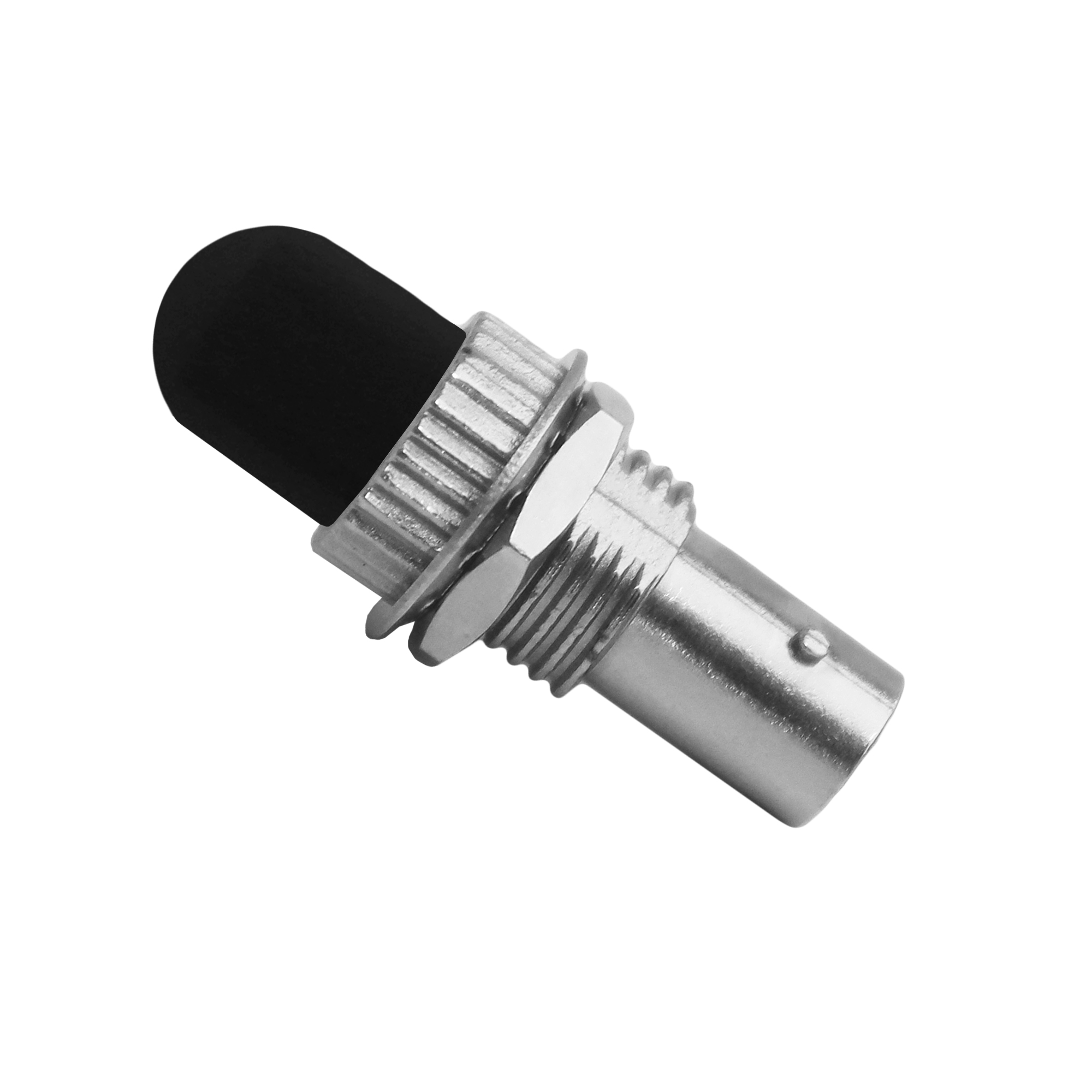

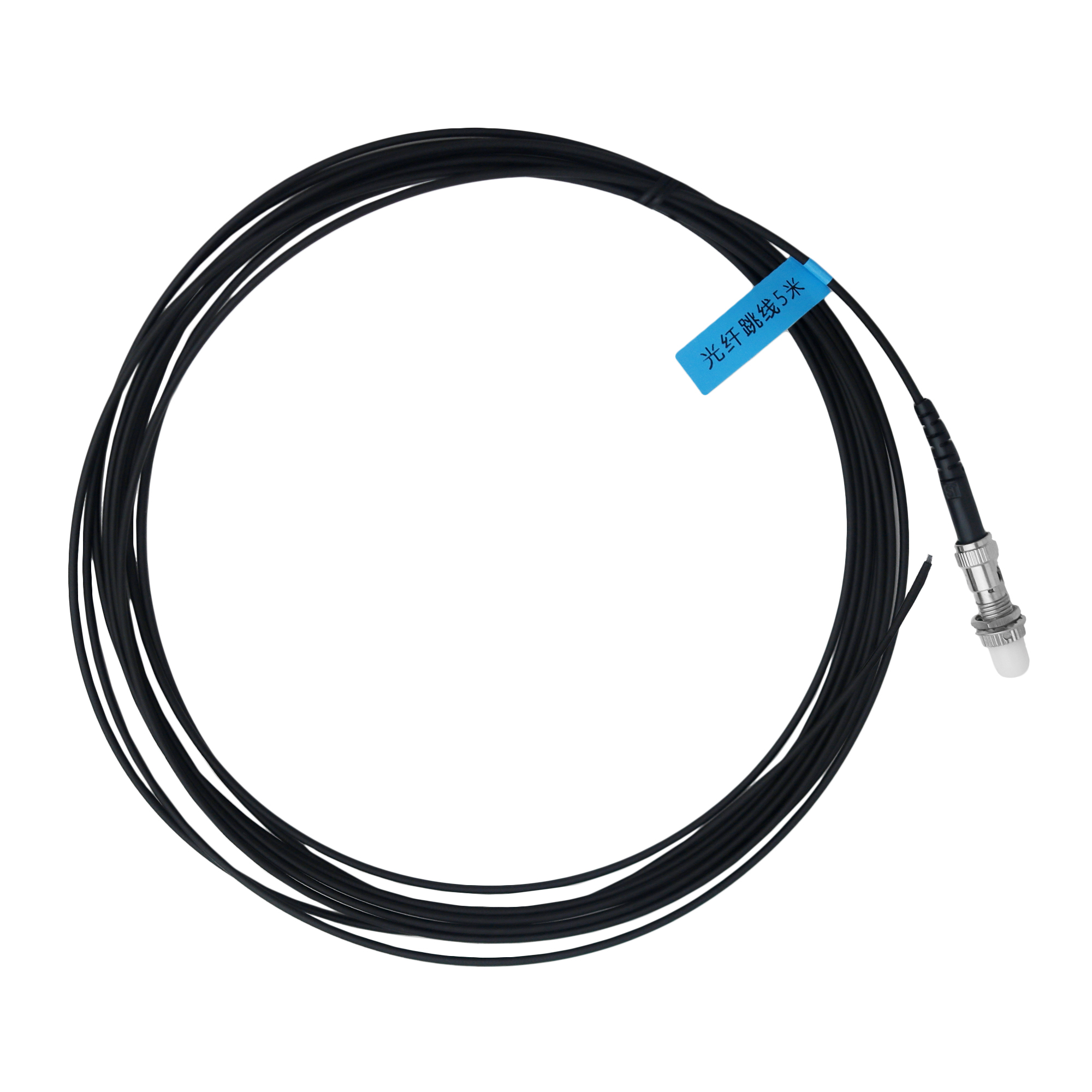

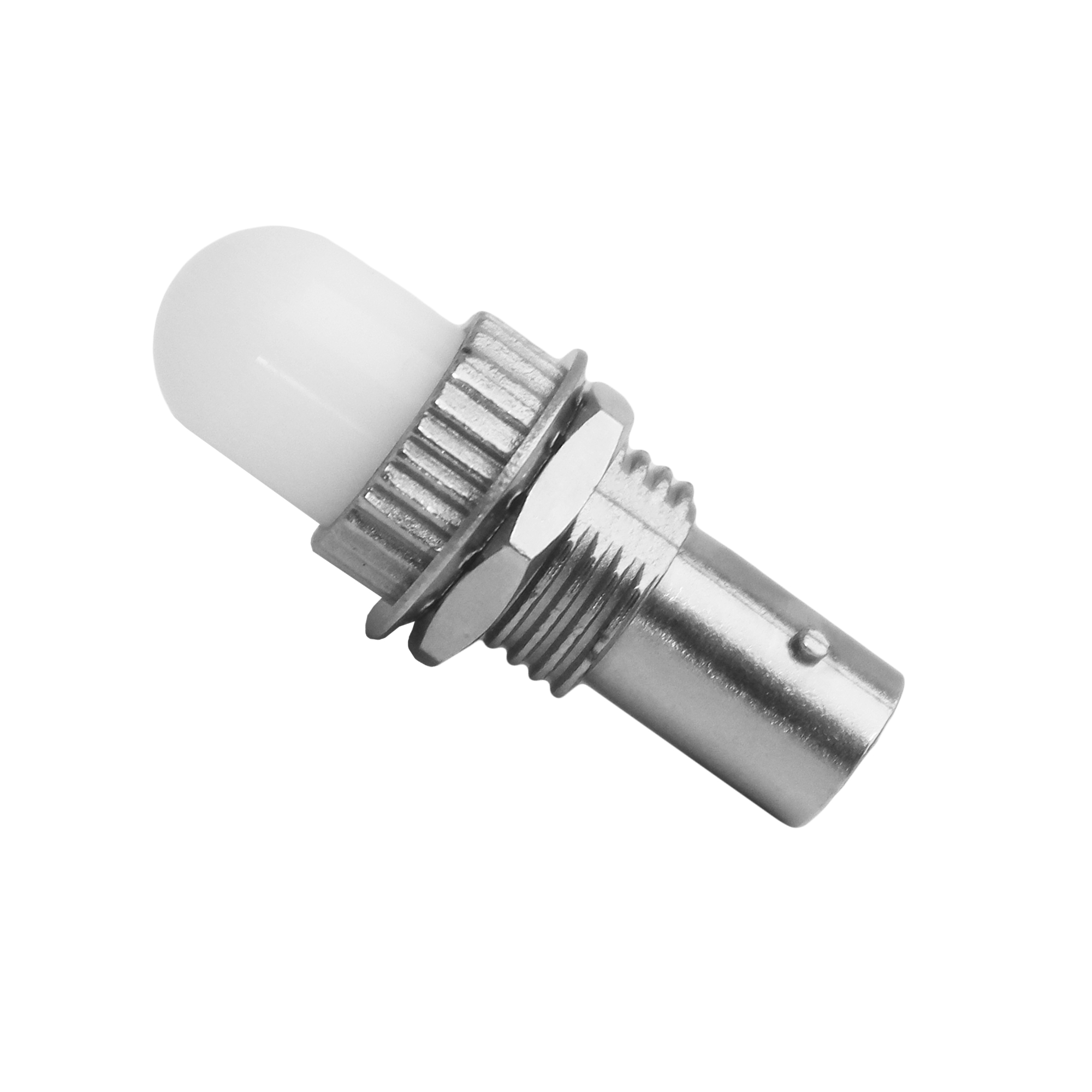

输入类型：无源（光纤和线缆两种方式可选）
弧光信号输入数量：4
工作电压：AC220V、DC220V或DC110V
9）通信接口：
数目：1
电气特性：RS485
传输方式：异步
通信协议：IEC60870-5-103和modbus
数目：1
电气特性：CAN
传输方式：异步
通信协议：MODBUS
环境参数
（1）电气环境
a）绝缘电阻
在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下，各回路绝缘电阻应不小于100MΩ。
b）介质强度
在正常试验大气条件下，装置能承受频率为50Hz，试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。
c）冲击电压
在正常试验大气条件下，装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。
d）脉冲群干扰
装置能承受GB/T14598.13-2008(idtIEC60255-22-1：2007)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级，试验电压共模2.5kV，差模1kV。
e）辐射电磁场干扰
装置能承受GB/T14598.9-2010(idtIEC60255-22-3：2007)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验，即试验场强为10V/m。
f）静电放电干扰
装置能承受GB/T14598.14-1998(idtIEC60255-22-2：1996)中规定的严酷等级为IV级，即接触放电试验电压为8kV、允许偏差±5%，空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
g）快速瞬变干扰
装置能按GB/T14598.10-2007(idtIEC60255-22-4：2002)中规定的严酷等级为A级快速瞬变干扰试验，即试验电压为4kV，允许偏差±10%。
（2）自然环境
工作温度：-25℃～+70℃
存储温度：-40～+85℃
湿度：5～95%RH
（3）机械环境
a)工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；
b)运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。

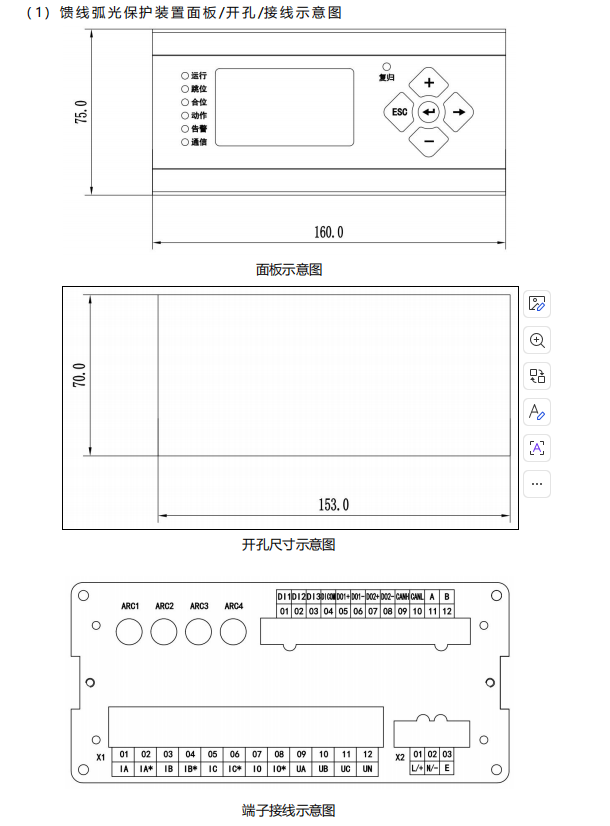

开孔尺寸
